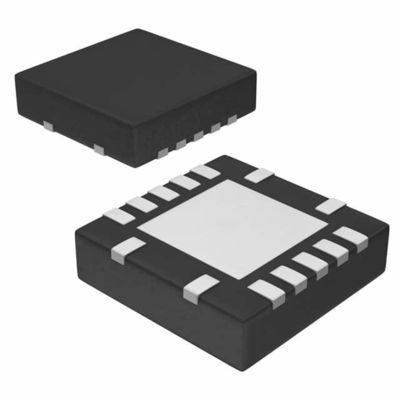

TXB0104RGYR/VQFN-14/翻訳-電圧レベル
このTXB0104 4ビットnoninverting訳者は2つの別々の構成可能のパワー供給の柵を使用する。Aの港はVCCAを追跡するように設計されている。VCCAは1.2ボルトからの3.6 V.に供給電圧を受け入れる。Bの港はVCCBを追跡するように設計されている。VCCBは1.65ボルトからの5.5 V.に供給電圧を受け入れる。これは1.2-Vの何れか、1.5 - V間の普遍的な低電圧の二方向翻訳を、1.8-V、2.5-V、3.3-Vおよび5-V電圧ノード可能にする。VCCAはVCCBを超過してはならない。
OEの入力が低いとき、すべての出力はhigh-impedance州に置かれる。か力保障するためにはの上の力の間にhigh-impedance州を、OEは運転者の現在の調達の機能が抵抗器の最小値を定めるpulldownの抵抗器を通したGNDに結ばれなければならない。
TXB0104装置は設計されている従ってOEの入力回路はVCCAによって供給される。
この装置はIを使用して部分的なpowerdownの塗布のために十分に指定される。装置が動力を与えられるとき装置を通して現在の逆流を損なうことを防ぐ回路部品を離れたIは出力を不具にする。
| 製品特質 | 属性値 |
|---|---|
| テキサス・インスツルメント | |
| 製品カテゴリ: | 翻訳-電圧レベル |
| TXB0104 | |
| 4ビット二方向の電圧レベルの訳者 | |
| SMD/SMT | |
| VQFN-14 | |
| 1.2 V、1.65ボルト | |
| 5.5 V | |
| - 40 C | |
| + 85 C | |
| 7.4 ns | |
| 巻き枠 | |
| テープを切りなさい | |
| MouseReel | |
| ブランド: | テキサス・インスツルメント |
| データ転送速度: | 100 Mb/s |
| 高レベル出力電流: | 50 mA |
| 論理のタイプ: | 電圧レベルの訳者 |
| 低レベルの出力電流: | 50 mA |
| 敏感な湿気: | はい |
| 実用温度範囲: | - + 85 Cへの40 C |
| 製品タイプ: | 翻訳-電圧レベル |
| 工場パックの量: | 3000 |
| 下位範疇: | 論理IC |
| 単位重量: | 0.001136 oz |
